ВЗЛЕТ МР
УРСВ-310

Универсальное решение
для учета холодной воды

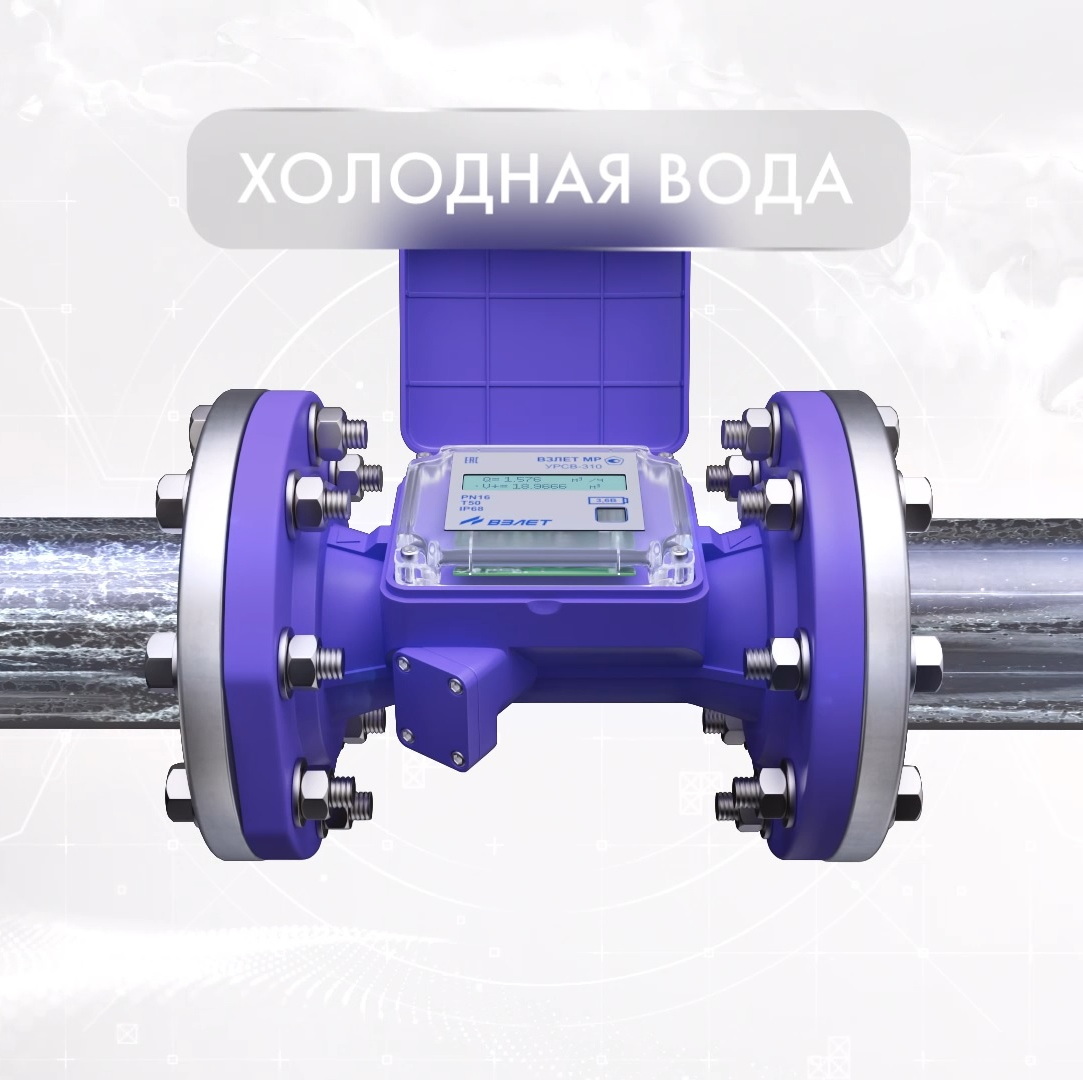

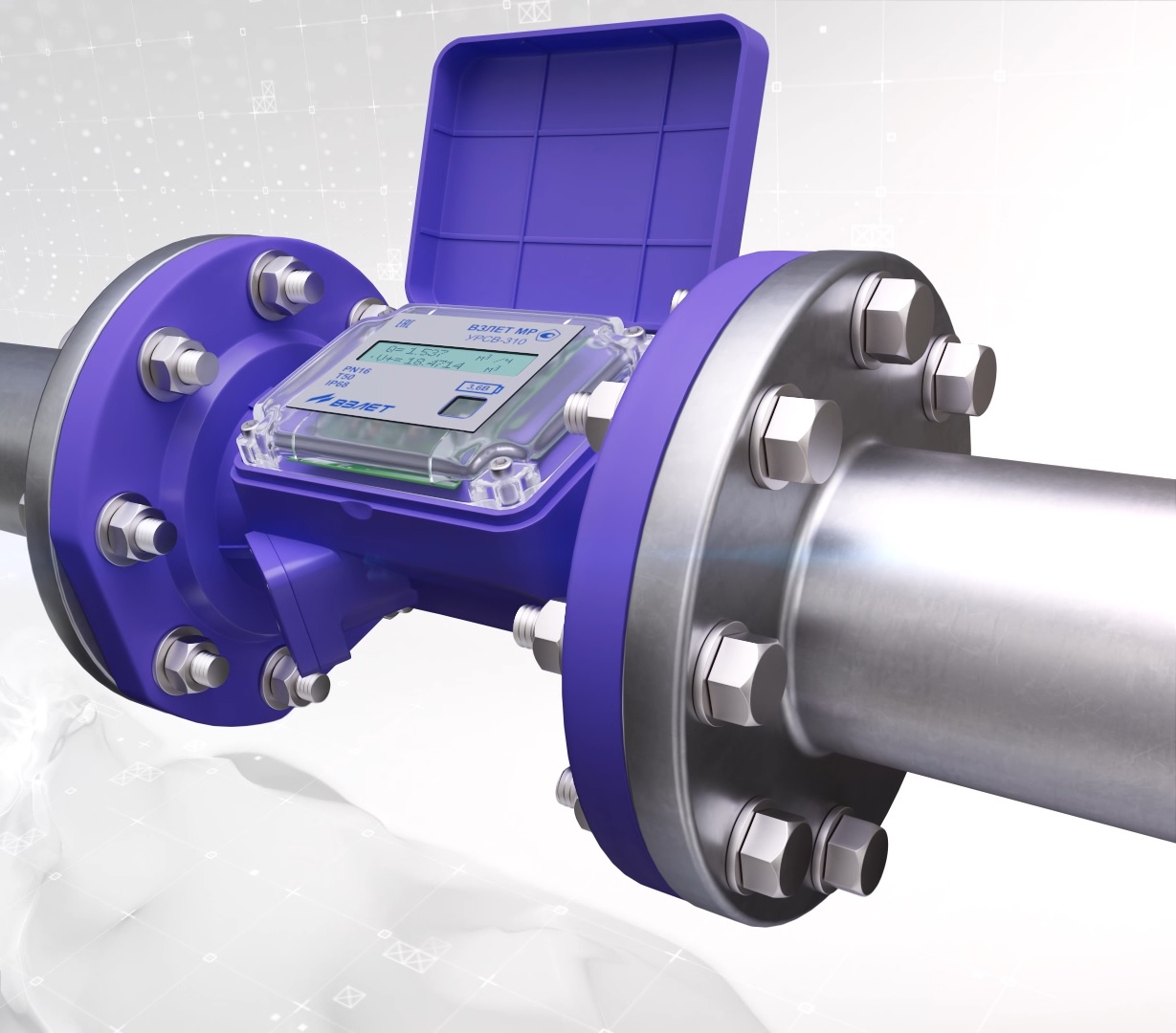

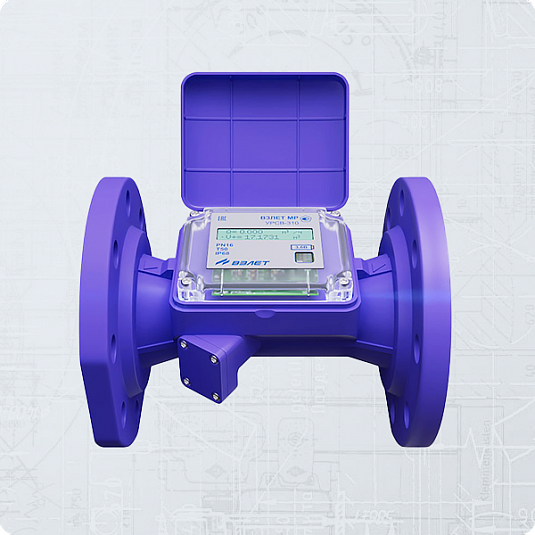

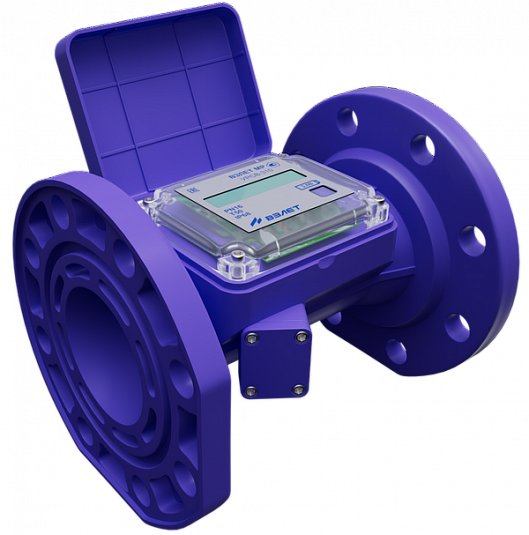

ВЗЛЕТ МР УРСВ-310

Предназначен для измерения
ультразвуковым методом среднего
объемного расхода и объема реверсивных
потоков холодной воды.

Скачать документацию

Сферы применения

Абонентский учет

Ирригационный учет

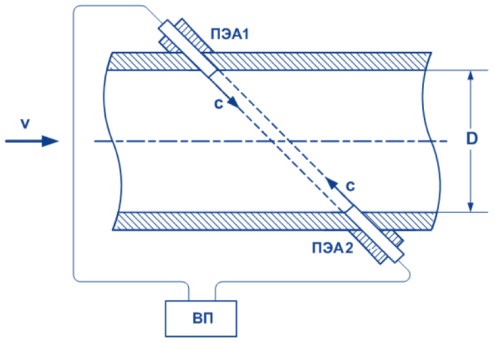

Преимущества ультразвукового метода измерений

Высокая надежность
Наличие врезных и накладных датчиков
Возможность использования автономного питания из-за низкого потребления электричества
Широкий диапазон рабочих температур
Низкие потери давления
Высочайшая точность
Отсутствие вращающихся частей
Стабильность показаний

Цифровое решение

Предлагаем дополнительно рассмотреть возможности программного комплекса «Взлет СП» для автоматического сбора, обработки, хранения и отображения информации с ВЗЛЕТ МР УРСВ 310.

Узнать подробнее

Способы получения информации

В виде импульсов с нормированным весом и логического сигналов;
На символьный жидкокристаллический индикатор (по заказу);
По последовательному интерфейсу RS-485 (по заказу);
По последовательному интерфейсу M-Bus (по заказу);
По интерфейсу Wireless M-Bus (по заказу);
По беспроводному интерфейсу NFC.

Особенности

Не требует настройки на объекте;
Полнопроходной расходомер без потерь давления на измерительном участке;
Не требуется установка фильтра;
Вывод информации на универсальный выход с возможностью выбора режима работы (импульсного, частотного или логического), а также на логический выход;
Степень защиты IP67 или IP68 по заказу;
Не зависит от наличия внешнего питания.

Технические характеристики

Все характеристики

Характеристика	Значение
Номинальный диаметр, DN	50	80
Наименьший измеряемый средний объемный расход, Q min, м³/ч	0,1	0,25
Наибольший измеряемый средний объемный расход, Q max, м³/ч	35,0	90,0
Порог чувствительности расходомера, м³/ч	0,025	0,057
Наибольшее давление в трубопроводе, МПа	1,6
Падение давления при номинальном расходе, кПа	не более 63
Параметры рабочей жидкости: - температура, °С - содержание газовых включений, % от объема	от 0 до 50 не более 5
Напряжение питания постоянного тока, В	3,6
Средняя наработка на отказ, ч	75000
Средний срок службы, лет	12

Все характеристики

ВЗЛЕТ МР УРСВ-310 на объектах

Объект

ООО «Газпром трансгаз Чайковский» г. Чайковский

В ООО "Газпром трансгаз Чайковский" с 2003 г. используется оборудование, производимое на предприятии ЗАО "Взлет". В настоящее время в эксплуатации находится 76 узлов учета тепловой энергии и 86 узлов учета расхода воды, в которых установлено 389 единиц оборудования производства ЗАО "Взлет". Персоналом отмечается высокая надежность и удобство использования приборов учета.

Отзывы

7 ноября 2019 г. на ВНС п. Ушаки Тосненского района Ленинградской области, на одной из скважин, силами эксплуатационного персонала АО «ЛОКС» (электросварщик и слесарь АВР), был установлен расходомер УРСВ-310 Ду 50 зав. № 1900100. Несмотря на возникновение несоосности после удаления части трубы и приварки фланцев, монтаж прибора учета не вызвал затруднений, не наблюдалось растрескивания или выкрашивания частей пластикового корпуса или фланцев. После подключения внутренней батареи расходомер оказался работоспособен, без необходимости выполнения ПНР.

АО "ЛОКС"
Первый заместитель генерального директора Г.А. Панкова
